东风CL5123TXSBEV型纯电动洗扫车

东风CL5123TXSBEV型纯电动洗扫车

  所属型号 新能源洗扫车

  •  联系人:蒋经理
  •  手机:132-9726-8109
  •  微信:132-9726-8109
  •  地址:湖北省随州市南郊平原岗程力工业园

优惠活动:5千-5万

全方位高清图展示

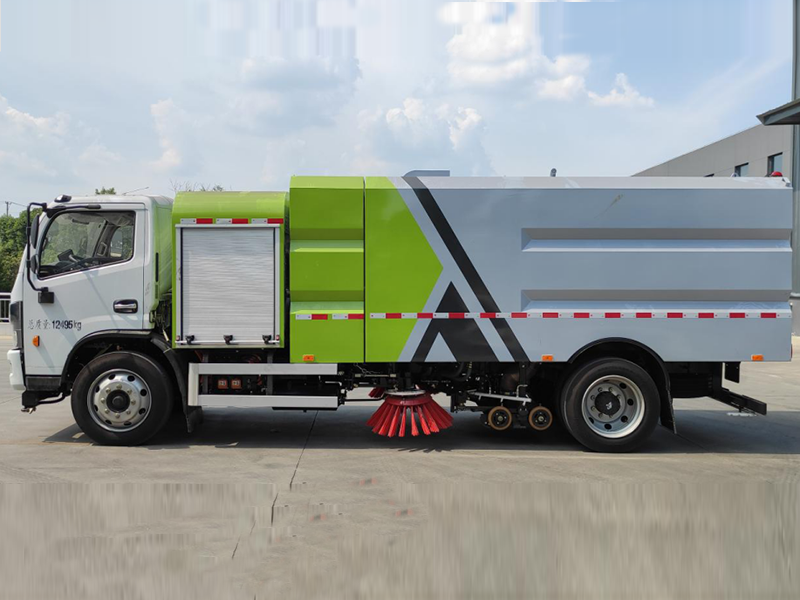

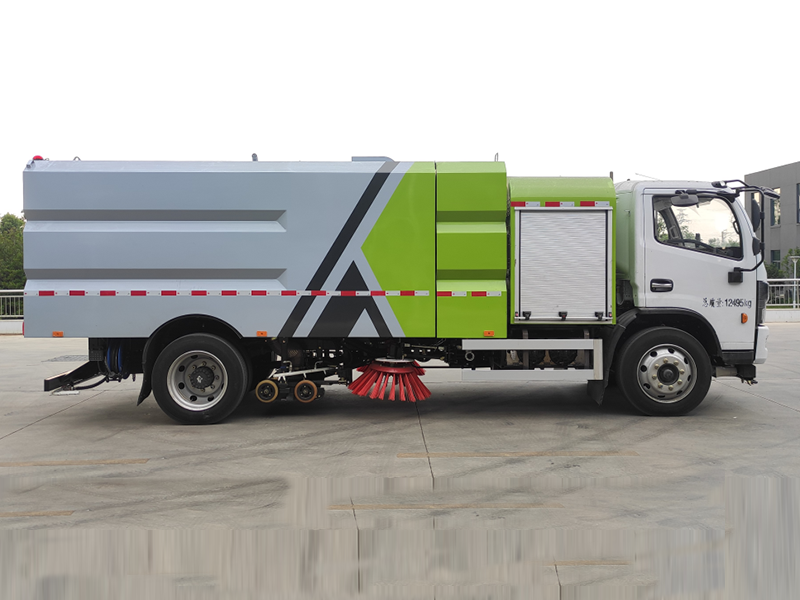

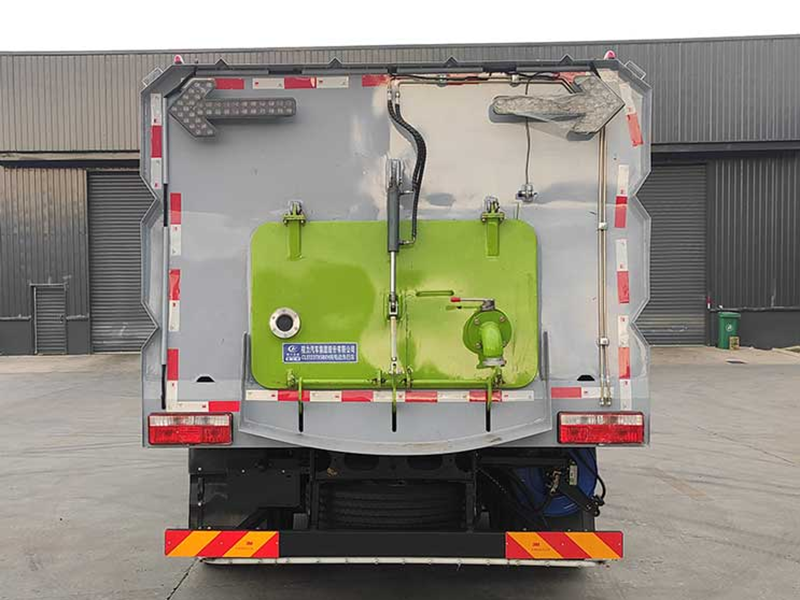

  • 东风CL5123TXSBEV型纯电动洗扫车
  • 东风CL5123TXSBEV型纯电动洗扫车
  • 东风CL5123TXSBEV型纯电动洗扫车
  • 东风CL5123TXSBEV型纯电动洗扫车

车型详情

东风CL5123TXSBEV型纯电动洗扫车

PRODUCTS TITLE

纯电动专用车优点:

(1)零排放。纯电动汽车使用电能,在行驶中无废气排出,不污染环境。

(2)能源利用率高。有研究表明,同样的原油经过粗炼, 送**电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,再经汽油机驱动汽车的要高。

(3)结构简单。因使用单一的电能源,省去了油箱、发动机、变速器、冷却系统和排气系统,相比传统汽车的内燃汽油发动机动力系统,其结构大为简化。

(4)噪声小。在行驶过程中振动及噪声小,车厢内外十 分安静。

(5)原料广。使用的电力可以从多种一次能源获得,如煤、核能、水力等,解除了人们对石油资源日见枯竭的担心。

(6)移峰填谷。对于发电企业和电力公司来说,电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电,可以 平抑电网的峰谷差,使发电设备日夜都能充分利用,从而大大提高经济效益。

纯电动洗扫车简介:

● 垃圾箱外形采用长方体的造型,箱体受力均匀,结构性能强,美观。垃圾箱采用不锈钢制作,永不锈蚀。

● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。

● 中置两盘扫(扫盘可单独**)+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆(左右高压侧喷管可****)结构,实现路面的洗扫及吸尘。

● 左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置,有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处,并吸收于污水垃圾箱内,使路面不留尘土、积水,路面清洗、刷扫和污水回收效果佳。

● 清水箱和垃圾箱分体布置,有效空间利用**化,一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放,随时加清水继续作业;垃圾箱采用双油缸自卸卸料,箱内同时设有大流量高压喷嘴,可快速冲洗垃圾箱

● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏,作业时整车安全性也提高。

● 中置宽吸嘴具有液压浮动功能,有效的延长橡胶滚轮的寿命。

● 采用CAN智能化**系统,电、液、气集中**,驾驶员可在驾驶室内完成各种动作的操作。

车型基本参数表

公告型号

CL5123TXSBEV型纯电动洗扫车

外形尺寸

7870x2350x2835

底盘型号

EQ1121KACEV

上装容积

9方

总质量

12495

上装电动机额定功率

60KW

整备质量

9640

上装每小时消耗电量

40KWH

轴距

4700

建议充电桩功率

120KW

轮胎

255/70R22.5 16PR

充电时间(建议功率下)

约2小时

轴数

2

底盘满载续航里程

430KM

底盘电机**功率

150kW/220kW

电池类别

磷酸铁锂

电池组额定电压

499.2 v

电池品牌

亿纬动力

电池电量

229 KWH

燃料种类

纯电动

 产品简述

程力汽车股份有限公司环卫车系列东风纯电动洗扫车是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点,并解决了吸尘车无法在城市道路上清洗路沿的短板,在作业时利用扫刷将地面垃圾扫向车内侧,路面的顽固附着物由高压喷水杆喷出的水流冲起,再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。

/202409/1726271828_339346078029ded77f23.png

使用场景

1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作

2.工地、厂区等干道的清洗、清扫。

产品性能特点

洗扫车详细技术说明:

整车配置

该洗扫车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。

改装组件说明:

1、纯电动二类底盘。

2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

3、采用大功率耐磨免维护离心风机,噪音低、效率高、风量大,使用寿命长。

4、非不锈钢件经防锈处理,经久耐用

5、宏业GTM高压水泵。

6、气动阀,气动阀门。

8、车辆尾部倒车影像。

9、车辆尾部手动操作盒。

10、车辆尾部后喷雾。

11、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。

12、左右立扫为单扫盘,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开**,可实现右扫和全扫等不同的作业模式。

13、吸盘的吸口宽度达到2300mm,确保作业总宽度大于3.2m。4个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。

14、吸盘内有高压喷水装置,喷嘴布置在吸盘内部,能**限度冲洗路面。左右高压喷水支架安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水支架达到**的冲洗效果。

15、后部采用LED箭头灯**示灯,保证行车作业安全。

18、扫盘摆线马达采用力沃马达,使用寿命长稳定可靠,故障率低。

16、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。

17、采用海普瑞斯液压电磁阀,关键电控元件采用施耐德电器开关,可靠性高,使用寿命长。

18、CAN驾驶室操作作业。

19、清水箱,容积达4m³。

20、垃圾箱,容积达5³,厢体采用倾翻卸料。

2.1、产品性能特点

1、方形箱体,大大增加箱体容积,增加整车美观程度。

2、永磁同步电机直接取力,专车专配,**匹配,无取力器,比柴油车更节省步骤、故障率更低。

3、洗扫车采用东风纯电动二类汽车底盘改装,加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。

4、永磁同步电机驱动风机和高压水泵,风机用8.0高压离心风机,效率高、风量大,**风量达23500m3/h。高压水泵采用国际知名GP-36型柱塞泵,流量合适,压力高,允许**压力达10MPa。

5、左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开**,可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆,尽可能多的将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**限度减少高压水气流冲起污物产生的二次污染。

6、左右喷水杆安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

7、程力牌纯电动洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。

8、作业系统具有电脑**和手动操纵双重功能,大大地保障和提高车辆的使用率。

产品优势

(1) 清水箱充分利用了车载空间,容积大,可达4m3。垃圾箱采用单层304不锈钢结构,倾翻卸料,带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。     。

(2) 专人试车;模拟各种复杂工作环境,所有压缩发车前实物测试。

(3) 售后保障;非客户人为损坏,任何故障无条件售后,客户零费用解决。

(4) 无副发电机组,整车工作时噪音低。

注意事项:

1、 作业时应避免无关人员靠近车辆,特别是车辆后部。

2、 车辆在行驶作业过程中,注意避让砖头等大块垃圾

3、车辆在排泄污水箱时,请先打开后门排污阀,待排污阀不在排水后再打开后门进行垃圾倾倒。

4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。

5、  垃圾箱在没有落下且锁止前,不得进入正常行驶。

底盘

底盘采用东风纯电动二类底盘,各总成匹配合理,完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:

(1) 动力电池布置方式采用后背布置,采用窄托架装配,适应各类专用上装改装需求;

(2) 驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;

(3) 整车轻量化设计,**总质量为12495kg;

(4) 搭载229kWh大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;

(6) 配备大功率上装取电接口,满足各类专用车上装电动化需求。

(7)        零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。

(8)    底盘承载能力强:后双胎、轴距多样化       **爬坡度超20%,适合各种路况作业

(9)    上装取电范围广,适合各类环卫车改装

(10)      轿车化内饰及舒适性设置,电子化操控

(11)     安全可靠:配置国内高端电池品牌

(12)      增配置:电源总开关,电池加热系统

(13)      整车配置电量大,长时间作业无忧虑

产品主要技术参数

3.1、底盘基本参数表

车型底盘参数表:

项目

参数

备注

整车公告

CL5123TXSBEV

底盘公告

EQ1121KACEV

/

整车尺寸(mm)

8780*2400*2520

/

轴距(mm)

4700

/

前/后悬(mm)

1180/2390

/

前/后轮距(mm)

1930/1805

/

二类底盘整备质量(kg)

5600

/

**总质量(kg)

12495

整车整备质量(kg)

8790

/

**车速(km/h)

90

/

续驶里程(km)

430

满载40km/h等速

充电时间(min)

60

20%-90%soc(双**)

0-50km加速性能(s)

≤12

满载

制动性能

制动距离(m)

≤8.5

满载30km/h初速度

平均减速度(m/s2)

≥6

制动稳定性

不超过3m试验通道

驻车制动坡度(%)

≥18

满载

车型底盘配置表:

系统

项目

配置情况

车型

13吨中卡底盘

车身

驾驶室

东风凯普特K系列2020款单排驾驶室

乘载人数

3

电机

类型

永磁同步

额定/峰值功率(kW)

150/220

额定/峰值扭矩(Nm)

1250/2500

额定/峰值转速(rpm)

1146/3300

冷却方式

水冷

电控

电机**器

单体版MCU

集成**器

油泵DC/AC、气泵DC/AC、DC/DC、PDU、上装取电接口

冷却方式

水冷

动力电池

电池电量(kWh)

229.63

电芯类型

磷酸铁锂

温控系统

水循环热管理系统

底盘系统

车架幅面尺寸(mm)

232*65

车架宽度(mm)

800

前板簧

8

后板簧

10+7

减震器

双向筒式减震器

前桥

4.2t工字梁前桥

后桥

9t冲压焊接整体式后桥

主减速比

5.86

轮胎规格

255/70R22.5-16PR

方向机类型

机械循环球式

方向助力型式

电动液压助力

制动型式

气制动

行车制动器

鼓式制动器

驻车制动器

弹簧储能式

功能配置

空调

单冷空调+PTC暖风

安全配置

ABS

其他功能

数据采集终端(T-box);液晶CAN仪表;倒车雷达;定速巡航

整车专用参数表

箱体参数

箱体厚度 /涂层

4.5mm

箱体容积

9m³(4水5尘)

罐体材质

304不锈钢

上装电机

类型

永磁同步电机

冷却方式

水冷

专用性能参数

垃圾箱容积( m3 )

5(不锈钢材质)

清水箱容积( m3 )

4(不锈钢材质)

清扫宽度(mm)

3000-3300

清扫作业速度(km/h)

3-15

保洁作业速度(km/h)

15-20

**清扫能力(m2/h)

50000

抽吸能力

密度(g/cm3)

2.0

质量(kg)

1.5

抽吸粒度(mm)

≥100

垃圾厢倾卸角

≥45°

清扫效率

≥96%

作业噪声(db)

< 88 符合GB7258规定

降尘系统

喷水形式

低压雾状

主要元件组成

高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等

高压水泵

宏业GTM

安装位置

清扫降尘

左右前扫盘

吸尘降尘

吸盘吸风口内

**型式

电子**,一键操作

液压系统

型式

开放式,电动**集中操纵

主要元件

齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等

摆线马达

力沃马达

齿轮油泵

昌顺

液压油缸

海普瑞斯

液压缸密封件

鼎基

液压油管

大航

电磁阀组

海普瑞斯

防震压力表

天威

电器系统

系统组成

由底盘车电路专用工作装置操作**电路组成。

电控箱面板组成

主电机转速表、机油温度报**装置、各种操作**开关

**开关

上海施耐德

可编程序逻辑**器

百兆富

断路器

海格

蓄电池

壹为动力

风机系统

型式

专用高压离心风机

品牌

晨风牌

额定工作转速

2000

传动型式

底盘电机带齿耐高温A带传动(4根)

风机皮带

浙江三力士

风量(m3/h)

12000 ~ 23000

清扫系统

型式

在底盘前后轴之间,车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调。

主要元件组成

扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等

扫刷撑开直径

mm

φ800-900

扫盘马达转速

r/min

140

扫盘数量

2

单个扫盘配刷数量

22

扫盘倾角调整

扫盘

前倾5°~15°  外倾5°~10°

吸嘴装置

型   式

吸嘴悬挂在底盘车后轮之间,由吸嘴、滚轮、吸管组成,吸嘴体可随动,吸嘴升降用油缸**双吸口宽吸嘴,内置带高压喷嘴的长排喷杆(喷嘴数量8),吸嘴体与路面随动。液压驱动电气自动**吸嘴升降,弹簧浮动悬挂。

吸管直径

mm

φ180

吸管品牌

NORRES

行走轮轴承

SKF

行走轮耐磨外圈

Stellana

工作状态吸嘴边刚性部份

离地间隙(mm)

5~8

其他配置

报**系统

倒车语音报**系统

副操作系统

尾部带电控操作系统,**大厢升降及后门开关,避免用户在驾驶室内操作因观察不到后方情况发生安全事故。

手动泵应急举升系统

如遇故障造成液压系统不能使用,扫刷、吸盘、大厢均不能升降,可使用手动泵应急举升系统操作。

随车工具:

序号

名称

数量

备注

1

消防水带

2根

一根用于加水,一根用于排污

2

消防扳手

1把

用于拆卸消防栓

3

水滤扳手

1把

用于拆卸水过滤器

4

高压喷**

1套

用于高压喷**使用

5

备胎

1个

6

手动液压泵摇杆

1根

用于手动液压泵的启动

随车备件:

序号

名称

数量

1

刷毛

1套

2

后门密封条

1条

3

风机密封条

1条

4

吸尘筒密封条

2条

整车技术参数

产品**

程力牌

公告批次

338

产品名称

纯电动洗扫车

产品型号

CL5123TXSBEV

总质量(Kg)

12495

罐体容积(m3)

额定载质量(Kg)

2660

外形尺寸(mm)

7870x2350x2835

整备质量(Kg)

9640

货厢尺寸(mm)

xx

额定载客(人)

准拖挂车总质量(Kg)

接近角/离去角(°)

21/14

前悬/后悬(mm)

1180/1990

轴荷(Kg)

4000/8495

**车速(Km/h)

90

备注

ABS型号:CM4XL-4S/4M;ABS生产企业:广州瑞立科密汽车电子股份有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:湖北亿纬动力有限公司;侧后防护情况:专用装置代替部分侧防护;侧防护装置材料:铝合金,后防护材料为Q235,采用螺栓联接,后防护截面尺寸120×50mm,离地高度370mm;专用功能及装置:箱体、洗扫装置,用于道路清洗,清扫作业;其他说明:电机的额定/峰值功率分别为:150kW/220kW,装备具有卫星定位功能的行驶记录仪;

底盘技术参数

底盘型号

EQ1121KACEV

底盘品牌

东风牌

生产企业

东风汽车股份有限公司

生产地址

湖北省襄阳市

轴数

2

轮胎数

6

轴距

4700

轮胎规格

255/70R22.5 16PR

钢板弹簧片数

8/10+7

前轮距(mm)

1930

后轮距(mm)

1805

燃料种类

纯电动

排放依据标准

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

TZ400XSD16

成都中车电机有限公司

0

220

产品主要结构

整车基本结构分解


整车基本配件图解

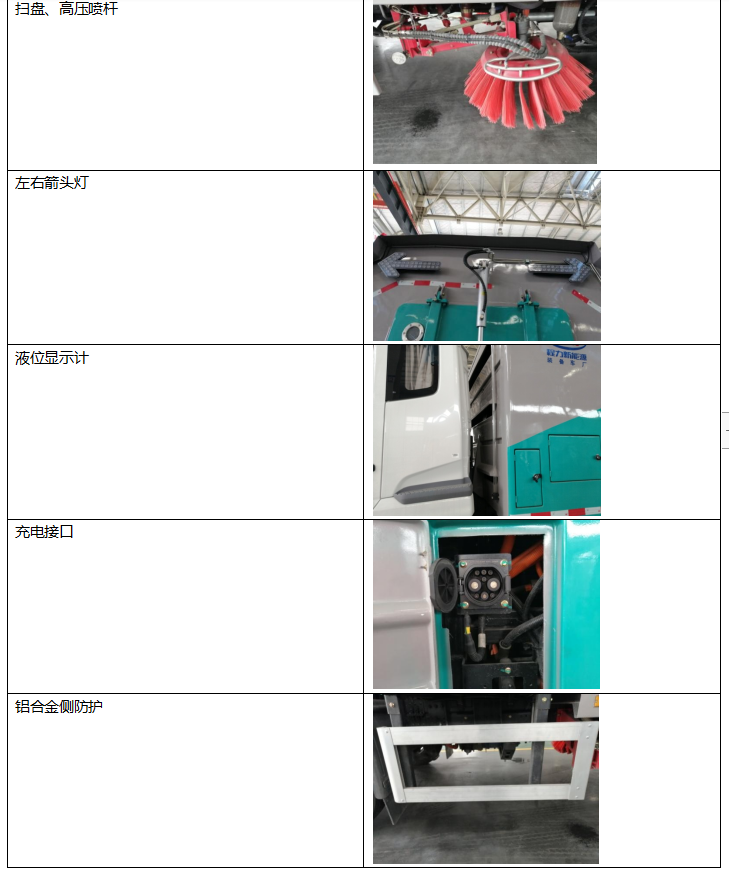

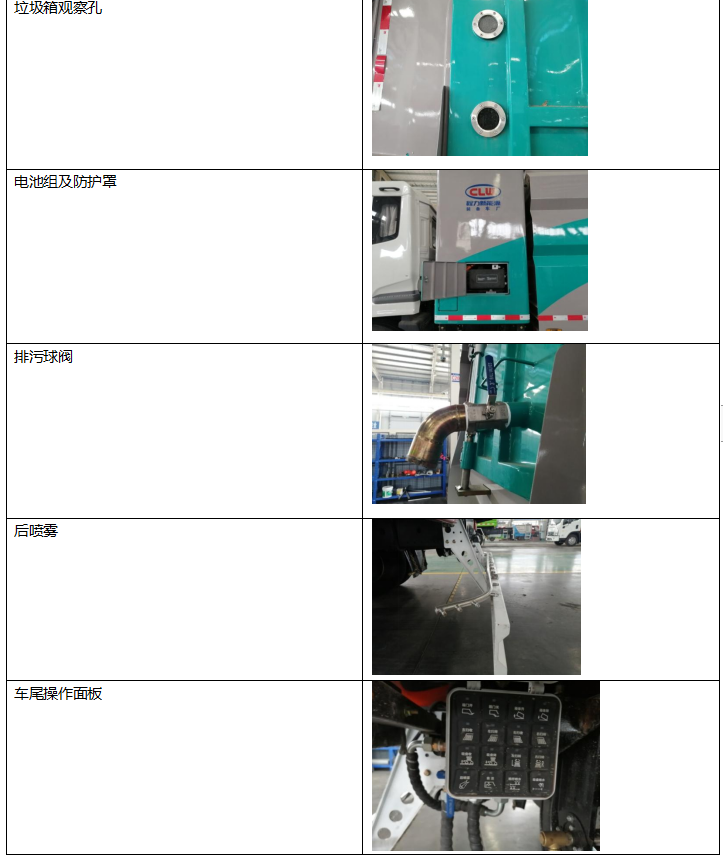

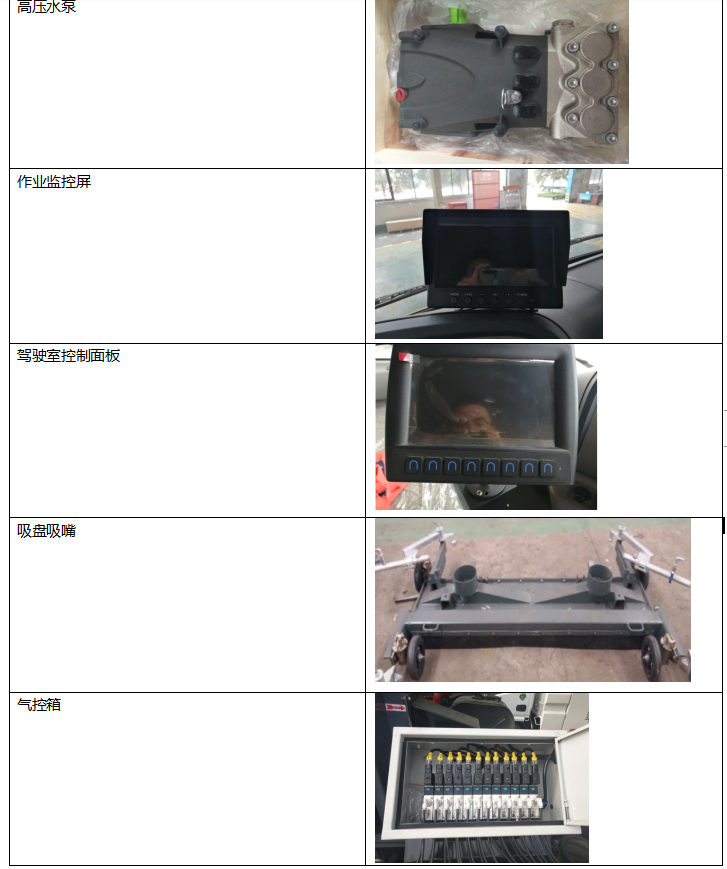

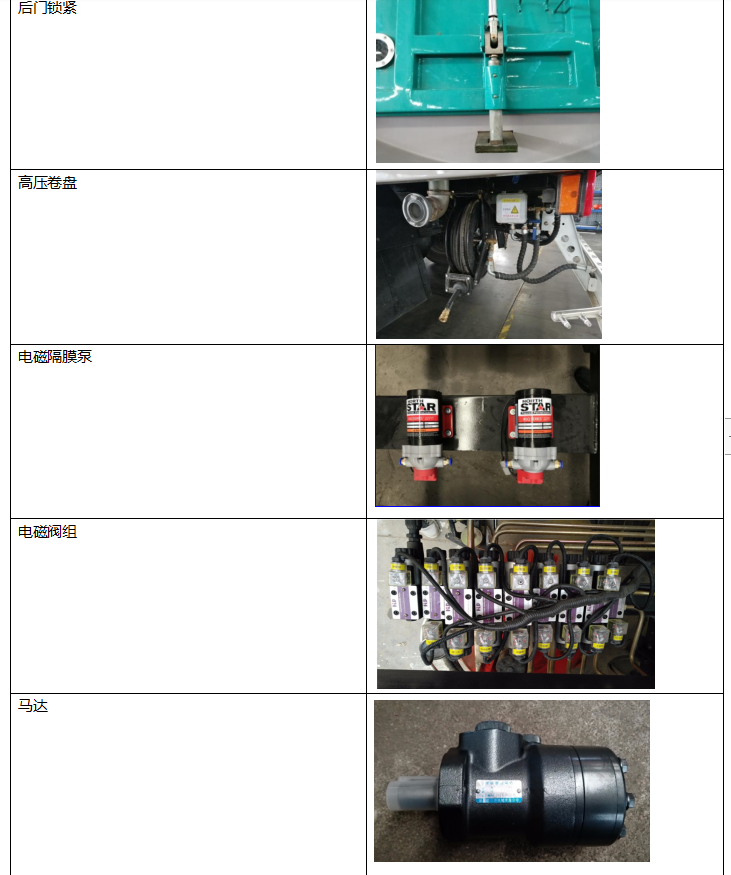

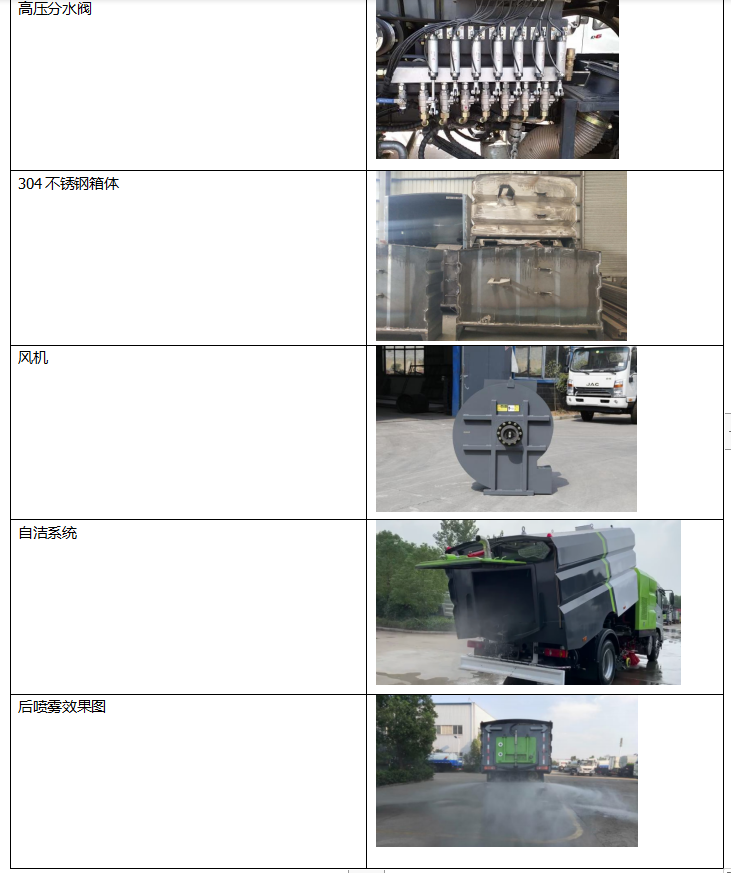

/202409/1726271831_da1798d01d6d4ce69ced.png

/202409/1726271832_2cb65a9a7e286caf99a0.png

/202409/1726271832_8a0ed28cfeadf0b6295c.png

/202409/1726271833_c957ceaf7d8cdfc4dc87.png

/202409/1726271833_6ba052137698a9d8f61c.png

高性能环保:

纯电动洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面,在风机产生的负压作业下,风流在闭合的回路中将垃圾吸入垃圾箱储存,整个作业过程均是物理原理,不会产生化学废料或垃圾外泄对环境的二次污染,同时,后喷雾的降尘有效的降低了空气中的粉尘浓度,解决粉尘污染问题。洗扫洁净度高,该车型功能齐全能解决不同路面环境的作业,一次作业洗扫效率达98%以上,**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右喷杆清洗方式,可对页面、勾缝、弯道处、路沿上等处的灰尘、垃圾均能有效的处理干净,确保环境整洁。

作业范围广

从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物,一次作业均能全部去除。路面清扫宽度3500mm清扫能力40000㎡/h-50000㎡/h.

结构简单,易损件少

整车上装90%以上零部件均采用装配式组装方式,各小件均具备通用性及互换性,拆卸方便,易于更换,维护费用低,更换效率高。

水箱、垃圾箱容积大,作业时间长

水箱容积可达4³,垃圾箱总容积达5³,可适宜长时间作业。
